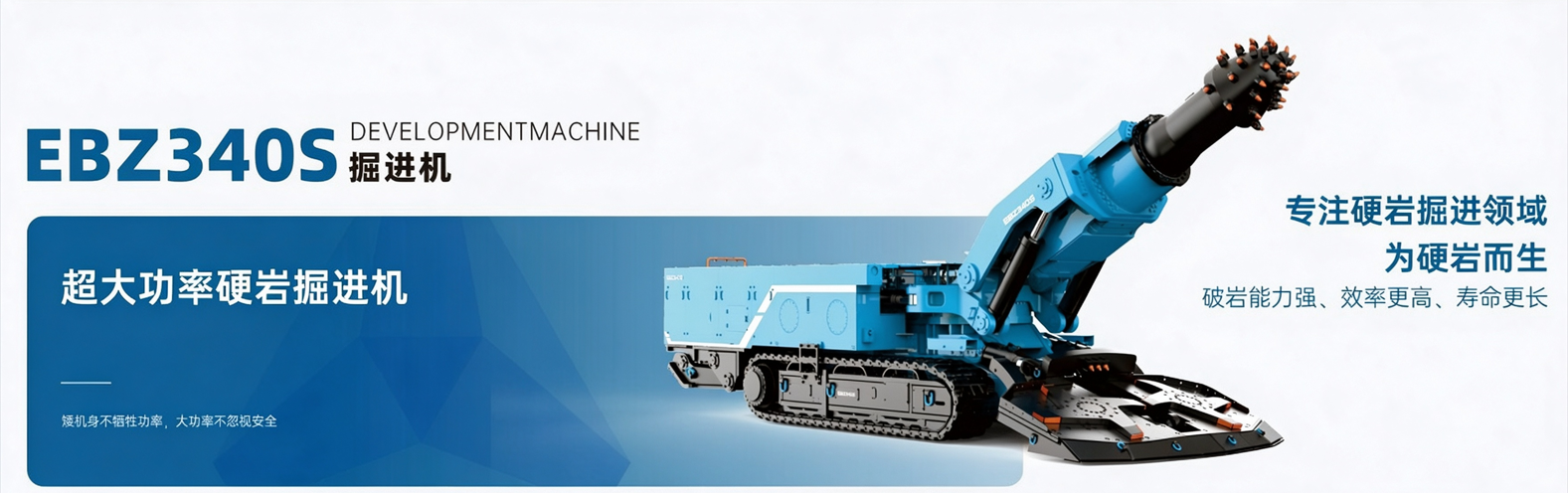

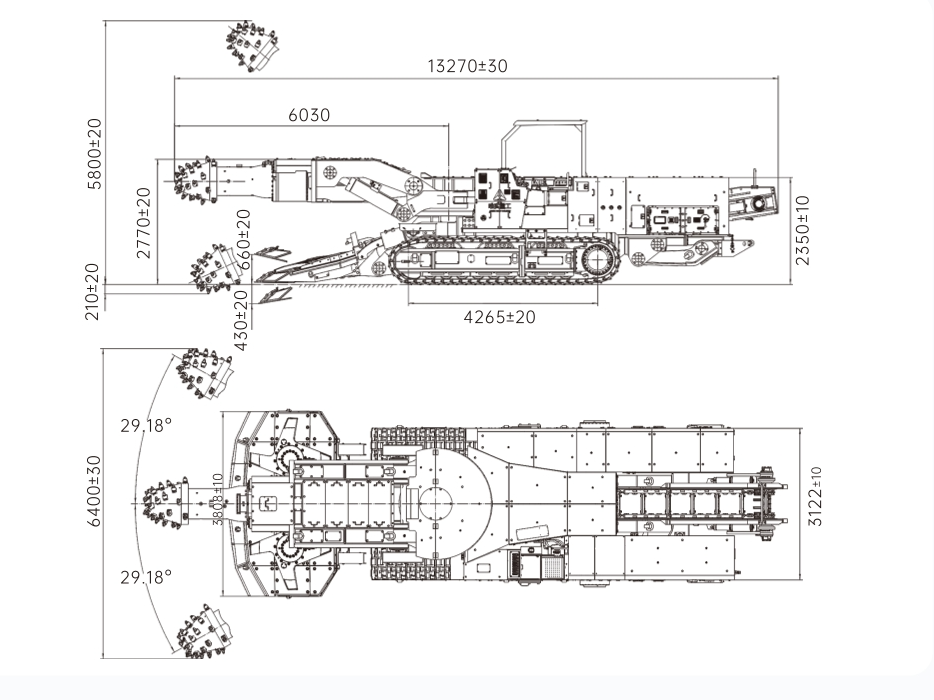

整机尺寸
技术参数
项目 | 参数 |
整机外形尺寸（长x宽x高） | 13.27x3.8x2.35m |
截割头水平宽度 | 2770mm |
履带外宽 | 3122mm |
铲板抬升量 | 660mm |
铲板卧底量 | 430mm |
截割头卧底量 | 210mm |
机重 | 120t |
定位截割高度 | 3.8-5.8m |
定位截割宽度 | 4.4-6.4m |
定位截割面积 | 16.72-37.1m2 |
装机总功率 | 540kW (340kW+200kW) |
接地比压 | 0.2MPa |
爬坡能力 | -18° ~ +16° |
切割煤岩抗压强度 | ≤110MPa |
供电电压 | AC1140V/660V |
切割电机功率 | 340kW |
截割电机冷却方式 | 水冷 |
油泵电机功率 | 200kW |
油泵电机冷却方式 | 风冷 |
截割头转速 | 32r/min |
地隙 | 380mm |
行走接地总长 | 4265mm |
龙门高 | 410mm |
星轮转速 | 33r/min |
第一运输机链速 | 66m/min |
项目 | 参数 | |
最大不可拆卸件尺寸（长x宽x高）及重量 | 主铲板（5.5t） | 2930*1750*1120mm |
电机箱体（5.4t） | 2450*1840*946mm | |
截割减速机（3.5t） | 1190*1110*906mm | |
截割头（2.1t） | φ1146*990mm | |
前本体（12.9t） | 3595*1616*1515mm | |
后本体（7.9t） | 1930*1560*1669mm | |
回转台（5.3t） | 1870*2200*995mm | |
左行走焊合1（3.9t） | 2775*914*784mm | |
左行走焊合2（2.6t） | 2060*914*755mm | |
总装重量 及外形尺寸 | 截割部（19t） | 5460*1840*946mm |
左/右行走部（14.3t/侧） | 5120*1135*1221mm | |
本体部（28.6t） | 5369*2200*2185mm | |
铲板宽度 | 3.8m | |
铲板装载形式 | 四爪星轮 | |
铲板装载能力 | 400m3/h | |
运输机形式 | 边双链刮板式 | |
运输能力 | 480m3/h | |
履带板宽度 | 720mm | |
行走速度 | 0-7m/min | |
油箱容量 | 1200L | |
液压泵 | 双联柱塞泵280+280 | |
内喷雾水压 | ≥2.0MPa | |
外喷雾水压 | ≥4.0MPa | |
系统额定压力 | 25MPa | |
油冷却器 | 三组板翅式冷却器串联 | |
行走减速机总成 | 450kN·m | |
星轮马达 | 2036ml/r | |
一运马达 | 1050ml/r | |
负载敏感多路阀 | 五联 | |
负载敏感多路阀 | 六联 | |
