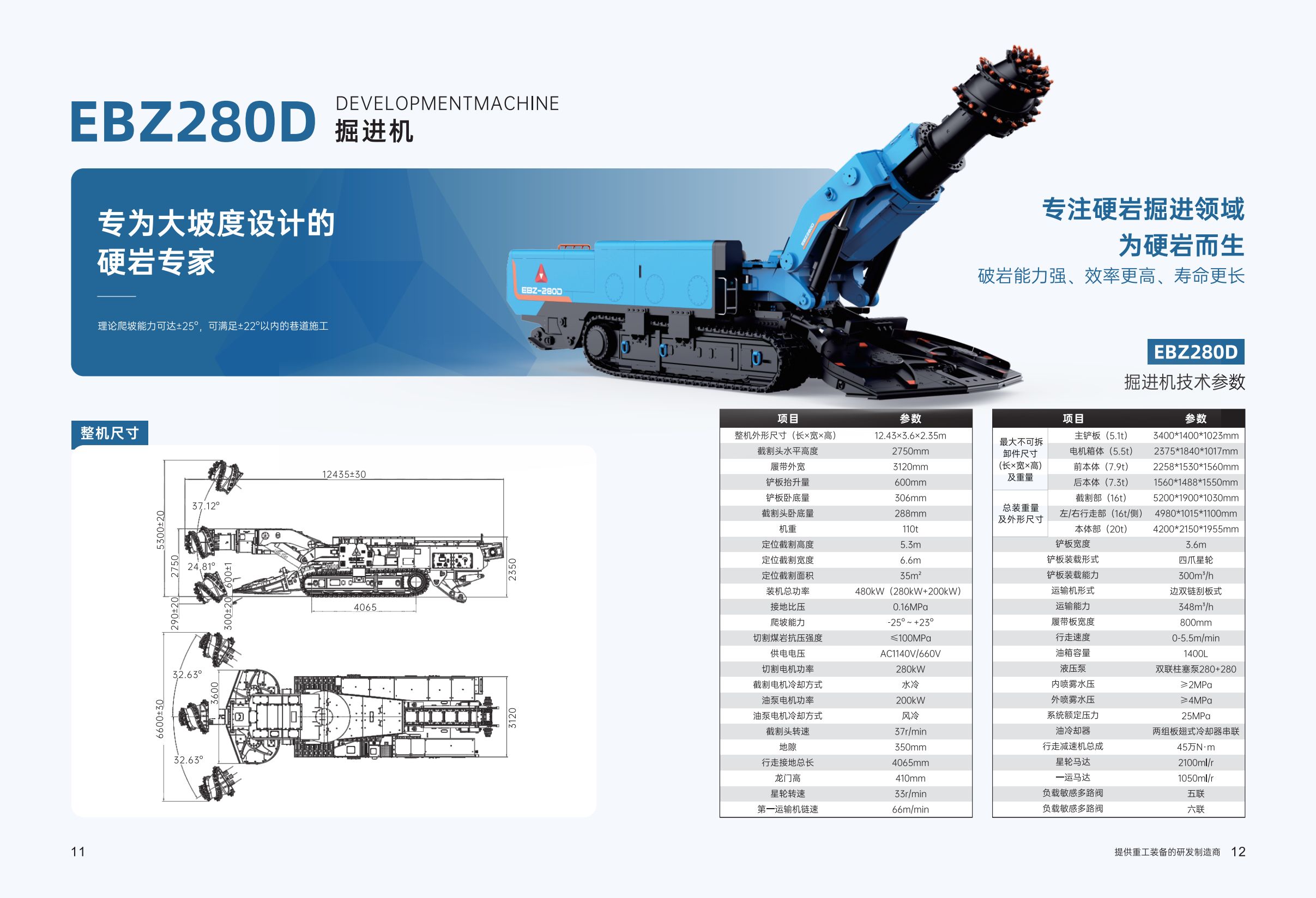

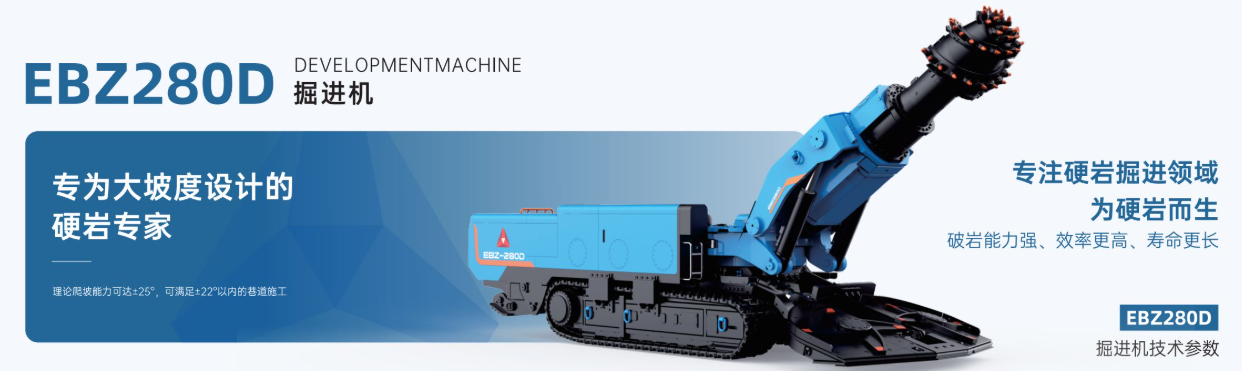

EBZ280D
发布日期：2024-08-02

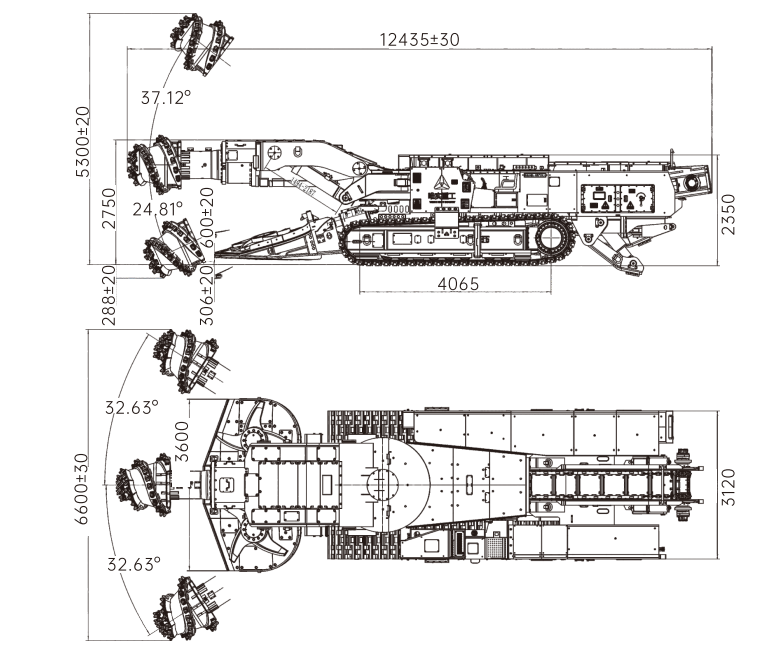

整机尺寸
技术参数
项目 | 参数 |
整机外形尺寸（长x宽x高） | 12.43x3.6x2.35m |
截割头水平宽度 | 2750mm |
履带外宽 | 3120mm |
铲板抬升量 | 600mm |
铲板卧底量 | 306mm |
截割头卧底量 | 288mm |
机重 | 110t |
定位截割高度 | 3.5-5.3m |
定位截割宽度 | 4-6.6m |
定位截割面积 | 35m2 |
装机总功率 | 480kW (280kW+200kW) |
接地比压 | 0.16MPa |
爬坡能力 | -25° ~ +23° |
切割煤岩抗压强度 | ≤110MPa |
供电电压 | AC1140V/660V |
切割电机功率 | 280kW |
截割电机冷却方式 | 水冷 |
油泵电机功率 | 200kW |
油泵电机冷却方式 | 风冷 |
截割头转速 | 37r/min |
地隙 | 350mm |
行走接地总长 | 4065mm |
龙门高 | 410mm |
星轮转速 | 33r/min |
第一运输机链速 | 66m/min |
项目 | 参数 | |
最大不可拆卸件尺寸（长x宽x高）及重量 | 主铲板（5.1t） | 3400*1400*1023mm |
电机箱体（5.5t） | 2375*1840*1017mm | |
前本地（7.9t） | 2258*1530*1560mm | |
后本体（7.3t） | 1560*1488*1550mm | |
总装重量 及外形尺寸 | 截割部（16t） | 5200*1900*1030mm |
左/右行走部（16t/侧） | 4980*1015*1100mm | |
本地部（20t） | 4200*2150*1955mm | |
铲板宽度 | 3.6m | |
铲板装载形式 | 四爪星轮 | |
铲板装载能力 | 300m3/h | |
运输机形式 | 边双链刮板式 | |
运输能力 | 348m3/h | |
履带板宽度 | 800mm | |
行走速度 | 0-5.5m/min | |
油箱容量 | 1400L | |
液压泵 | 双联柱塞泵280+280 | |
内喷雾水压 | ≥2MPa | |
外喷雾水压 | ≥4MPa | |
系统额定压力 | 25MPa | |
油冷却器 | 两组板翅式冷却器串联 | |
行走减速机总成 | 45万N·m | |
星轮马达 | 2100ml/r | |
一运马达 | 1050ml/r | |
负载敏感多路阀 | 五联 | |
负载敏感多路阀 | 六联 | |
