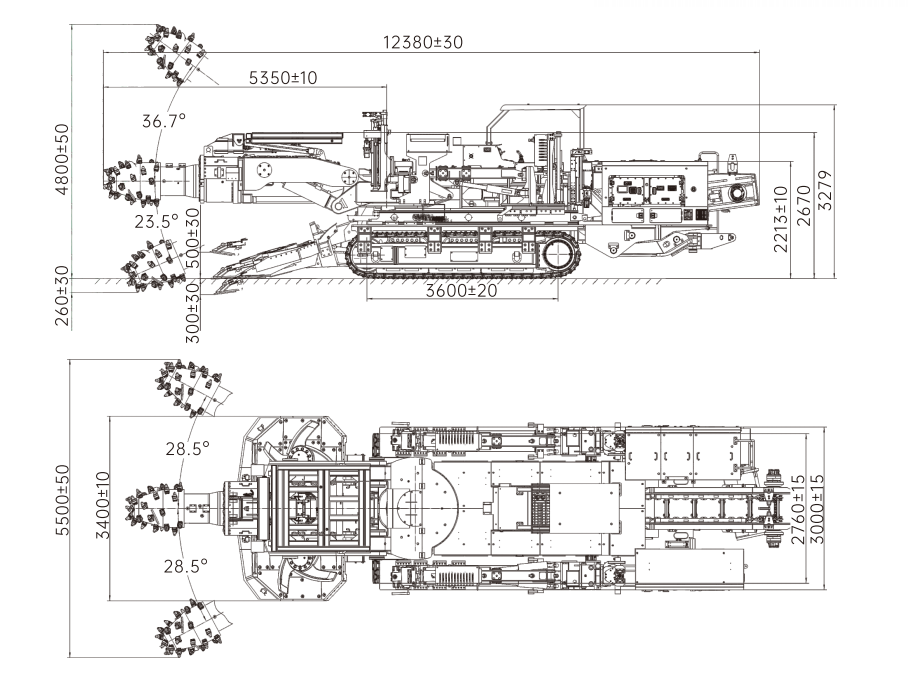

整机尺寸
技术参数
项目 | 参数 |
整机外形尺寸（长x宽x高） | 12.38x3.4x2.67m |
截割头水平宽度 | 2330mm |
履带外宽 | 2760mm |
铲板抬升量 | 500mm |
铲板卧底量 | 300mm |
截割头卧底量 | 260mm |
机重 | 95t |
定位截割高度 | 3.5-4.8m |
定位截割宽度 | 3.8-5.5m |
定位截割面积 | 26.4m2 |
装机总功率 | 392kW (260kW+132kW) |
接地比压 | 0.185MPa |
爬坡能力 | -22° ~ +18° |
切割煤岩抗压强度 | ≤85MPa |
供电电压 | AC1140V/660V |
切割电机功率 | 260kW |
截割电机冷却方式 | 水冷 |
油泵电机功率 | 132kW |
油泵电机冷却方式 | 风冷 |
截割头转速 | 37r/min |
地隙 | 350mm |
行走接地总长 | 3600mm |
龙门高 | 400mm |
星轮转速 | 33r/min |
第一运输机链速 | 66m/min |
锚杆机数量 | 4台 |
额定压力 | 20MPa |
额定流量 | 80L/min |
滑台推进行程 | 2500mm |
钻机推进行程 | (一级)1100+(二级)1300mm |
站台调偏范围 | +20° ~ -25° |
钻架水平最低 | 750mm |
钻架水平最宽 | 6000mm |
钻架水平最高 | 3000mm |
钻机额定转速 | 460r/min |
钻孔速度 | ≥1000mm/min |
项目 | 参数 | |
最大不可拆卸件尺寸（长x宽x高）及重量 | 主铲板（4.0t） | 2980*1500*1075mm |
电机箱体（4.8t） | 2275*1820*1000mm | |
前本地（9.5t） | 2865*1390*1510mm | |
后本体（3.9t） | 1350*1170*1530mm | |
总装重量 及外形尺寸 | 截割部（13.8t） | 4798*1820*1000mm |
左/右行走部（9.6t/侧） | 4450*970*876mm | |
本地部（18.5t） | 4587*1830*1703mm | |
铲板宽度 | 3.4m | |
铲板装载形式 | 四爪星轮 | |
铲板装载能力 | 5.3m3/min | |
运输机形式 | 边双链刮板式 | |
运输能力 | 7.9m3/min | |
履带板宽度 | 650mm | |
行走速度 | 0-6.5m/min | |
油箱容量 | 560L | |
液压泵 | V30GL205+205RD1FVOLRDS-B1-WS01+GBTJQ-F416-A1F3 | |
内喷雾水压 | ≥2.0MPa | |
外喷雾水压 | ≥4.0MPa | |
系统额定压力 | 25MPa | |
油冷却器 | Y310*110*130-30 | |
行走减速机总成 | ST3B0180F-24-2685B-H0+SA2FE160/61W-VAL181+SBVD25 | |
星轮马达 | TMS18-1700-120-F3-Y7 | |
一运马达 | TMS08-780-K40-F-Y1(22齿) | |
负载敏感多路阀 | HVSP15-07J275 | |
钻架规格 | 1600 | |
钎杆规格 | B19/B22 | |
多路阀(十二联) | RT-PSV42/250-3 | |
滑架推进行程 | 2400mm | |
推进力 | ≥15kN | |
钻架垂直偏中 | 15° | |
钻架超出截割头 | 150mm | |
钻机额定转矩 | 400Nm | |
钻孔深度 | 18m | |
钻孔直径 | φ27~φ42mm | |
冲洗水压力 | 1.5MPa | |
