EBZ230A
发布日期：2024-08-02

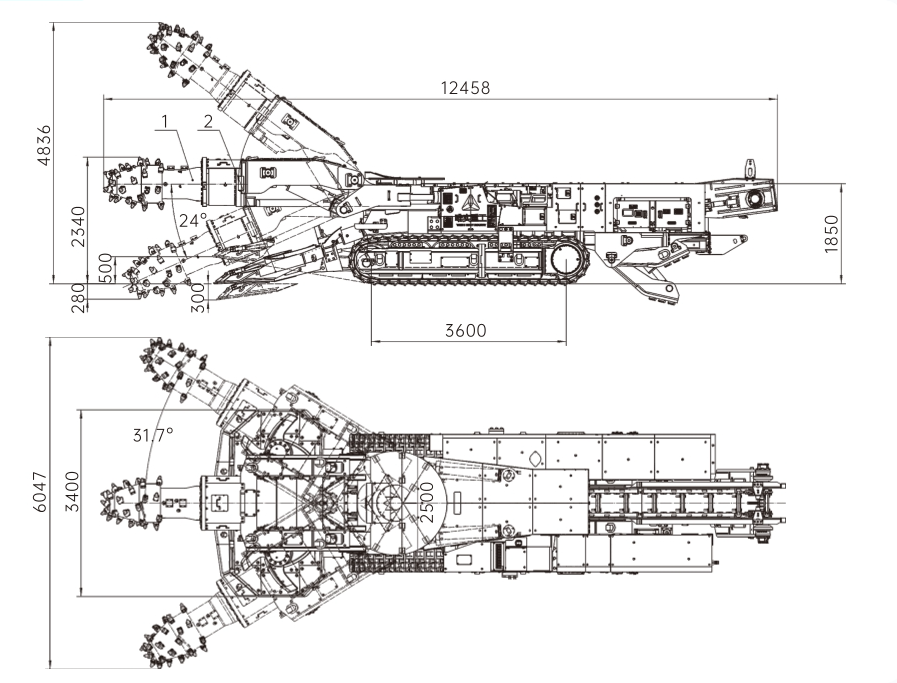

整机尺寸
技术参数
项目 | 参数 |
整机外形尺寸（长x宽x高） | 12.45x3.4/3x1.85m |
截割头水平宽度 | 2340mm |
履带外宽 | 2500mm |
铲板抬升量 | 500mm |
铲板卧底量 | 300mm |
截割头卧底量 | 280mm |
机重 | 80t |
定位截割高度 | 3-4.8m |
定位截割宽度 | 3.8-6m |
定位截割面积 | 28.8㎡ |
装机总功率 | 362kW (230kW+132kW) |
接地比压 | 0.167MPa |
爬坡能力 | -22° ~ +18° |
切割煤岩抗压强度 | ≤85MPa |
供电电压 | AC1140V/660V |
切割电机功率 | 230kW |
截割电机冷却方式 | 水冷 |
油泵电机功率 | 132kW |
油泵电机冷却方式 | 风冷 |
截割头转速 | 37r/min |
地隙 | 305mm |
行走接地总长 | 3600mm |
龙门高 | 390mm |
星轮转速 | 33r/min |
第一运输机链速 | 66m/min |
项目 | 参数 | |
最大不可拆卸件尺寸（长x宽x高）及重量 | 主铲板（4.2t） | 2980*1500*1074mm |
电机箱体（4.5t） | 2280*1820*930mm | |
前本体（8.5t） | 2977*1475*1350mm | |
后本体（3.1t） | 1524*1216*1170mm | |
总装重量及外形尺寸 | 截割部（14t） | 4815*1844*1012mm |
左/右行走部（10.2t/侧） | 4471*938*868mm | |
本体部（16.8t） | 4538*1888*1863mm | |
铲板宽度 | 3.4/3m | |
铲板装载形式 | 四爪星轮 | |
铲板装载能力 | 260m3/h | |
运输机形式 | 边双链刮板式 | |
运输能力 | 335m3/h | |
履带板宽度 | 650mm | |
行走速度 | 0-6.5m/min | |
油箱容量 | 710L | |
液压泵 | 双联柱塞泵205+205 | |
内喷雾水压 | ≥2.0MPa | |
外喷雾水压 | ≥4.0MPa | |
系统额定压力 | 25MPa | |
油冷却器 | 四组板翅式冷却器 | |
行走减速机总成 | 18万N·m | |
星轮马达 | 1700ml/r | |
一运马达 | 780ml/r | |
负载敏感多路阀 | 七联 | |
负载敏感多路阀 | 五联 | |
