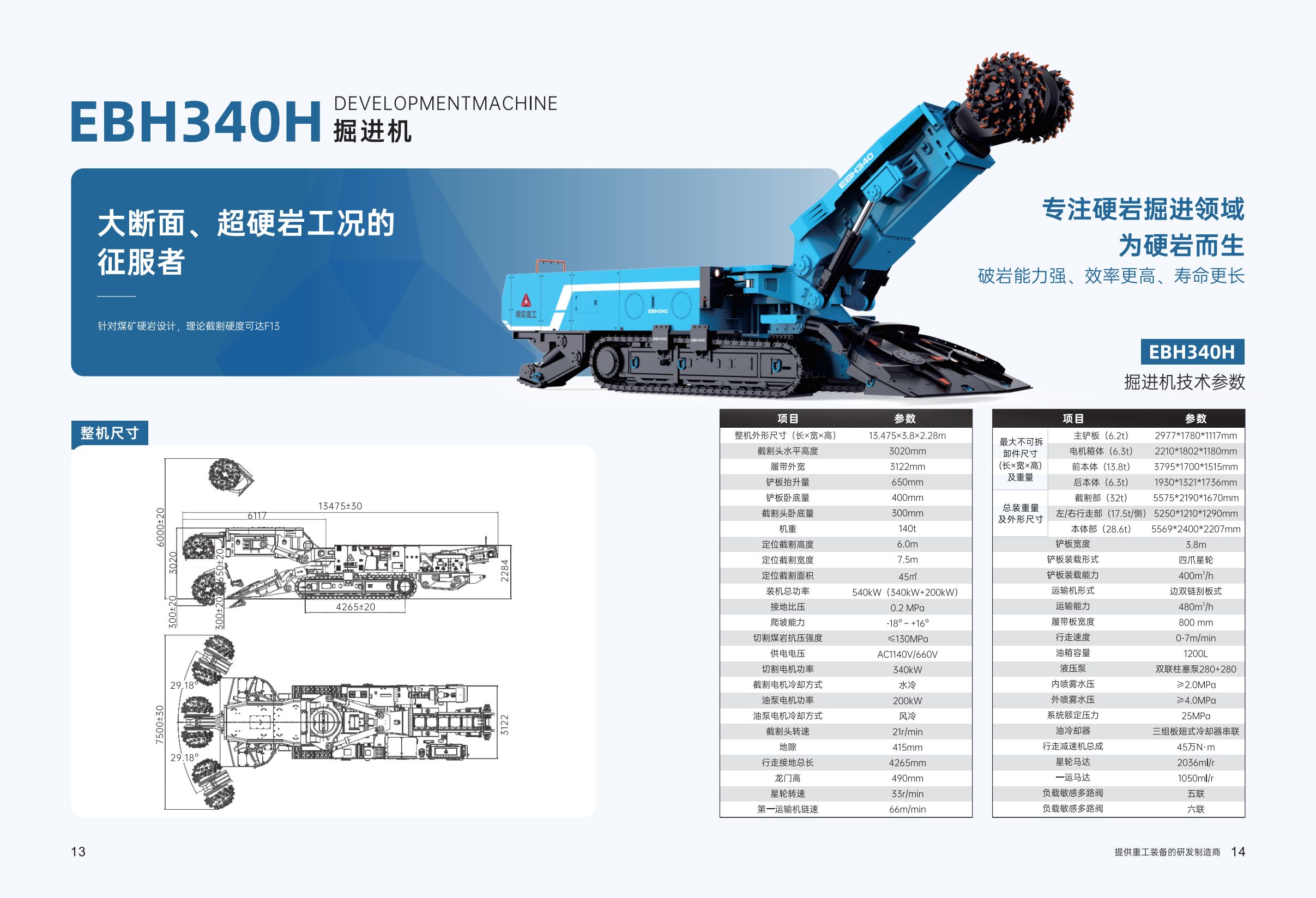

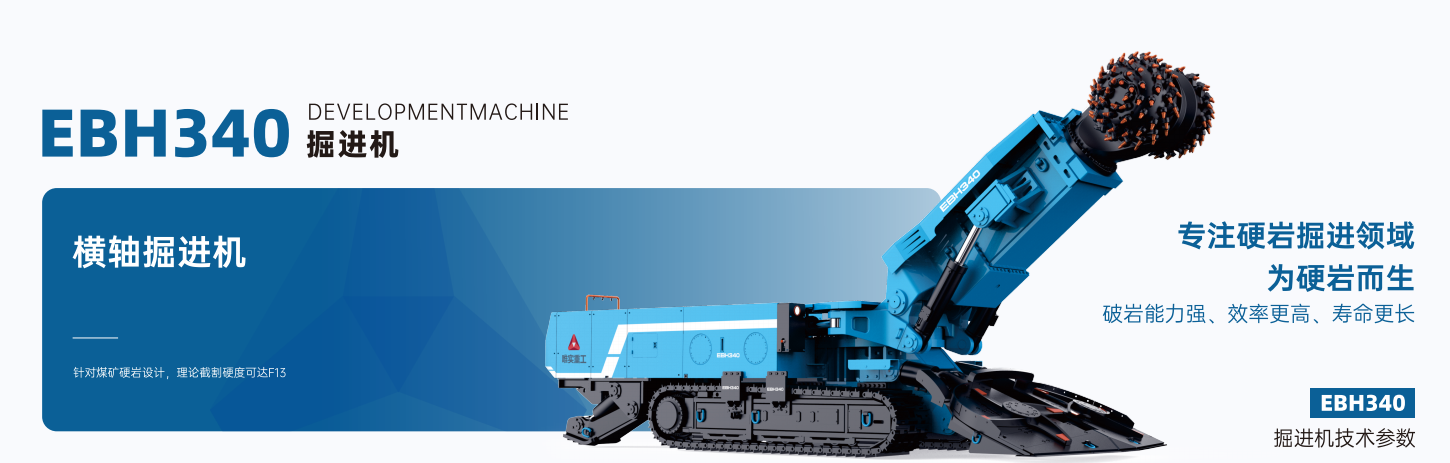

EBH340
发布日期：2025-08-07

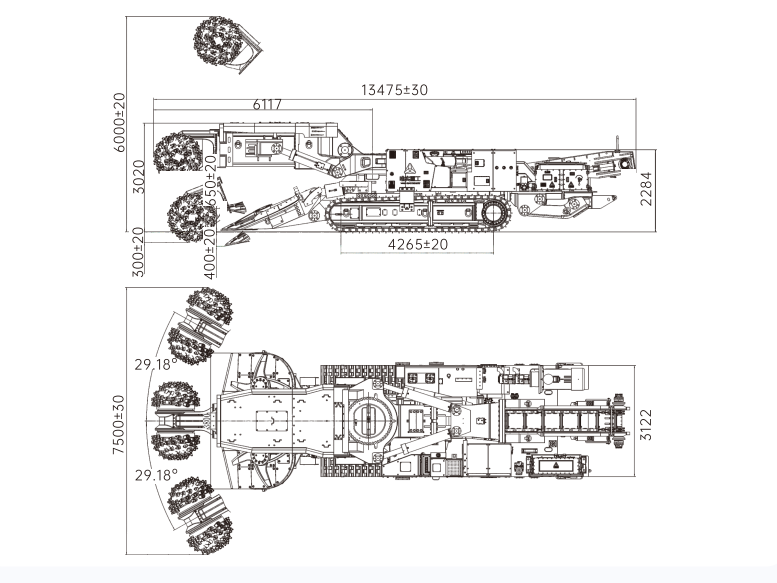

整机尺寸
技术参数
项目 | 参数 |
整机外形尺寸（长x宽x高） | 13.475x3.8x2.28m |
截割头水平宽度 | 3020mm |
履带外宽 | 3122mm |
铲板抬升量 | 650mm |
铲板卧底量 | 400mm |
截割头卧底量 | 300mm |
机重 | 140t |
定位截割高度 | 4-6m |
定位截割宽度 | 4.2-7.5m |
定位截割面积 | 45m2 |
装机总功率 | 540kW (340kW+200kW) |
接地比压 | 0.2MPa |
爬坡能力 | -18° ~ +16° |
切割煤岩抗压强度 | ≤130MPa |
供电电压 | AC1140V/660V |
切割电机功率 | 340kW |
截割电机冷却方式 | 水冷 |
油泵电机功率 | 200kW |
油泵电机冷却方式 | 风冷 |
截割头转速 | 21r/min |
地隙 | 415mm |
行走接地总长 | 4265mm |
龙门高 | 490mm |
星轮转速 | 33r/min |
第一运输机链速 | 66m/min |
项目 | 参数 | |
最大不可拆卸件尺寸（长x宽x高）及重量 | 主铲板（6.2t） | 2977*1780*1117mm |
电机箱体（6.3t） | 2210*1802*1180mm | |
前本地（13.8t） | 3795*1700*1515mm | |
后本体（6.3t） | 1930*1321*1736mm | |
总装重量 及外形尺寸 | 截割部（32t） | 5575*2190*1670mm |
左/右行走部（17.5t/侧） | 5250*1210*1290mm | |
本地部（28.6t） | 5569*2400*2207mm | |
铲板宽度 | 3.8m | |
铲板装载形式 | 四爪星轮 | |
铲板装载能力 | 400m3/h | |
运输机形式 | 边双链刮板式 | |
运输能力 | 480m3/h | |
履带板宽度 | 800mm | |
行走速度 | 0-7m/min | |
油箱容量 | 1200L | |
液压泵 | 双联柱塞泵280+280 | |
内喷雾水压 | ≥2.0MPa | |
外喷雾水压 | ≥4.0MPa | |
系统额定压力 | 25MPa | |
油冷却器 | 三组板翅式冷却器串联 | |
行走减速机总成 | 45万N·m | |
星轮马达 | 2036ml/r | |
一运马达 | 1050ml/r | |
负载敏感多路阀 | 五联 | |
负载敏感多路阀 | 六联 | |
