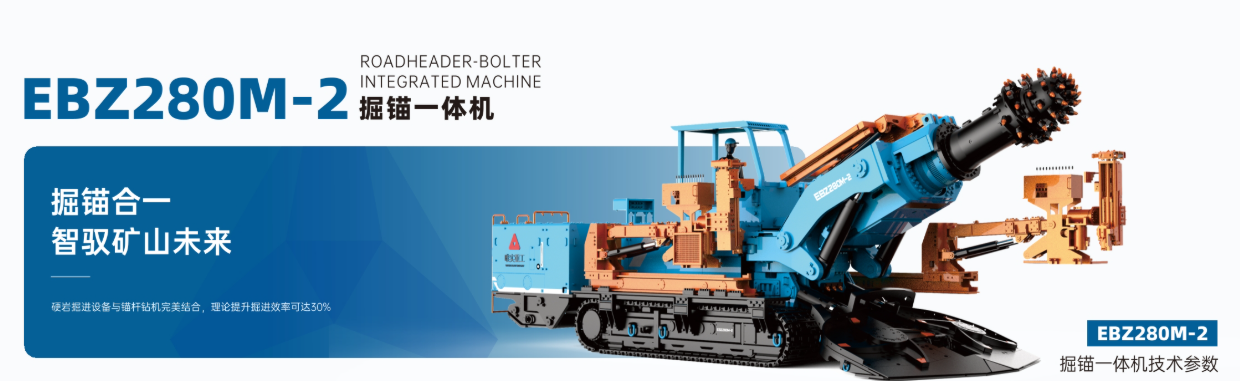

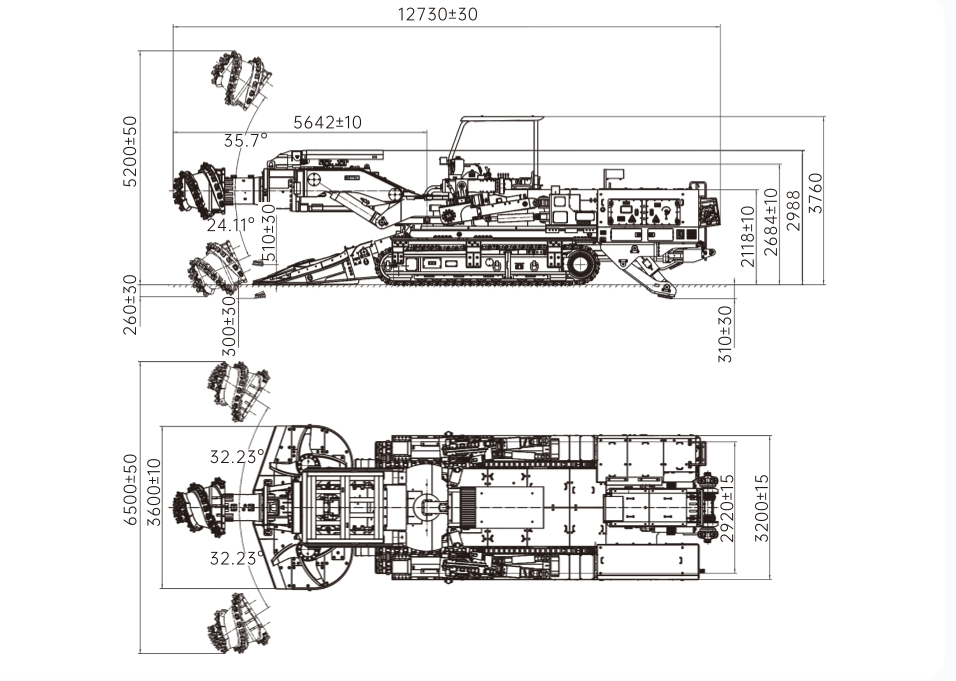

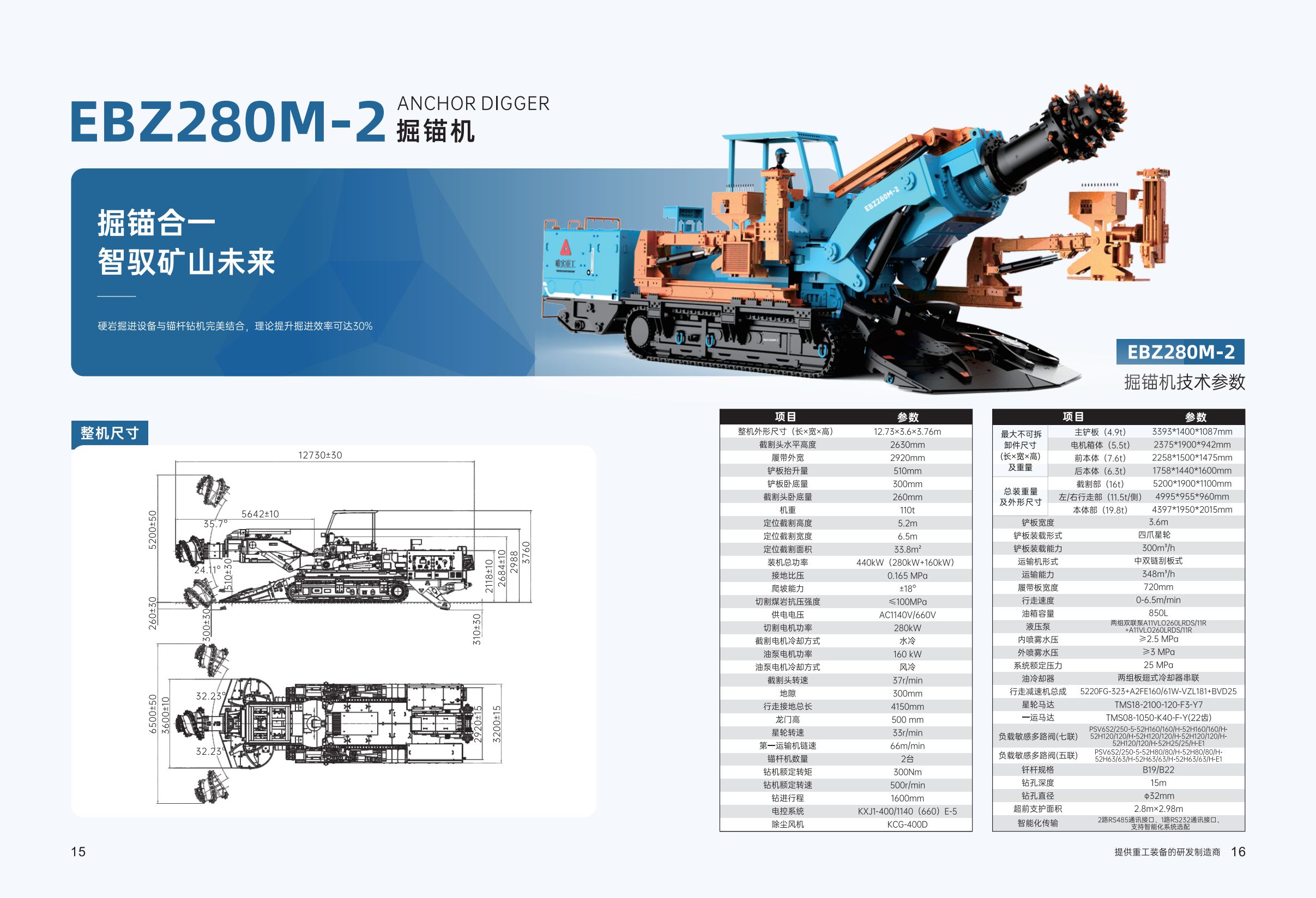

整机尺寸
技术参数
项目 | 参数 |
整机外形尺寸（长x宽x高） | 12.75x3.6x3.76m |
截割头水平宽度 | 2630mm |
履带外宽 | 2920mm |
铲板抬升量 | 510mm |
铲板卧底量 | 300mm |
截割头卧底量 | 260mm |
机重 | 115t |
定位截割高度 | 3.5-5.2m |
定位截割宽度 | 4-6.5m |
定位截割面积 | 33.8m2 |
装机总功率 | 440kW (280kW+160kW) |
接地比压 | 0.165MPa |
爬坡能力 | ±18° |
切割煤岩抗压强度 | ≤100MPa |
供电电压 | AC1140V/660V |
切割电机功率 | 280kW |
截割电机冷却方式 | 水冷 |
油泵电机功率 | 160kW |
油泵电机冷却方式 | 风冷 |
截割头转速 | 37r/min |
地隙 | 300mm |
行走接地总长 | 4150mm |
龙门高 | 500mm |
星轮转速 | 33r/min |
第一运输机链速 | 66m/min |
锚杆机数量 | 2台 |
钻机额定转矩 | 400Nm |
钻机额定转速 | 460r/min |
钻进行程 | (一级)1100+(二级)1300mm |
电控系统 | KXJ1-400/1140 (660) E-5 |
除尘风机 | KCG-400D |
项目 | 参数 | |
最大不可拆卸件尺寸（长x宽x高）及重量 | 主铲板（4.9t） | 3393*1400*1087mm |
电机箱体（5.5t） | 2375*1900*942mm | |
前本体（7.6t） | 2258*1500*1475mm | |
后本体（6.3t） | 1758*1440*1600mm | |
总装重量及外形尺寸 | 截割部（16t） | 5200*1900*1100mm |
左/右行走部（11.5t/侧） | 4995*955*960mm | |
本体部（19.8t） | 4397*1950*2015mm | |
铲板宽度 | 3.6m | |
铲板装载形式 | 四爪星轮 | |
铲板装载能力 | 300m3/h | |
运输机形式 | 边双链刮板式 | |
运输能力 | 348m3/h | |
履带板宽度 | 720mm | |
行走速度 | 0-6.5m/min | |
油箱容量 | 850L | |
液压泵 | 两组双联泵A11VLO260LRDS/11R+A11VLO260LRDS/11R | |
内喷雾水压 | ≥2.5MPa | |
外喷雾水压 | ≥3.0MPa | |
系统额定压力 | 25MPa | |
油冷却器 | 两组板翅式冷却器串联 | |
行走减速机总成 | 5220FG-323+A2FE160/61W-VZL181+BVD25 | |
星轮马达 | TMS18-2100-120-F3-Y7 | |
一运马达 | TMS08-1050-K40-F-Y(22齿) | |
负载敏感多路阀（七联） | PSV6S2/250-5-52H160/160/H-52H160/160/H-52H120/120/H-52H120/120/H-52H120/120/H-52H120/120/H-52H25/25/H-E1 | |
负载敏感多路阀（五联） | PSV6S2/250-5-52H80/80/H-52H80/80/H-52H63/63/H-52H63/63/H-52H63/63/H-E1 | |
钎杆规格 | B19/B22 | |
钻孔深度 | 15m | |
钻孔直径 | φ27~φ32mm | |
超前支护面积 | 3728mmx2335mm | |
智能化传输 | 2路RS485通讯接口、1路RS232通讯接口、支持智能化系统选配 | |
